Tünel Açma Makineleri

Slurry(Çamur Basınçlı) TBM Serisi

Name: Slurry (Çamur Basınçlı) TBM Serisi
Brand: ARM Tünel Teknolojileri
SKU: slurry-tbm
Availability: InStock

Yüksek yeraltı su basıncına sahip akıcı kum, çakıl, karstik boşluklar ve deniz/nehir altı geçişlerinde yüzey oturmasını sıfırlayan, hava yastığı (Air Cushion / ELC) dengelemeli ve entegre kırıcılı kapalı devre Slurry Tünel Açma Makinesi (Mixshield).

Soft Ground / Mixed Face / Hard RockModlar

YüksekEsneklik

Çift Mod

Sert Kaya

Karma Zemin

Kullanım Alanları

Karma jeolojili metro ve ulaşım tünelleri

Yumuşak zemin

Geçiş zonu yoğun altyapı projeleri

Şehir içi hassas kazı uygulamaları

Yüksek yeraltı suyu basıncı bulunan bölgeler

Uzun mesafeli ve jeolojik belirsizliği yüksek tünel projeleri

Tünel Açma Makineleri

Genel Bakış

Makine mimarisi ve alt sistem detayı

14 içerik

Slurry TBM Serisi, toprağın kendi başına bir basınç kalkanı oluşturamayacağı kadar ıslak, gevşek veya deniz tabanı altındaki (sub-sea) agresif fay zonlarında çalışmak üzere dizayn edilmiştir. EPB TBM'lerin vidalı konveyör kullandığı yerde, Slurry TBM'ler tamamen akışkanlar mekaniği ve pompa istasyonları ile çalışır.

Kesici kafa, sürekli olarak bentonit süspansiyonu (çamur) ile dolu bir odada (Excavation Chamber) döner. Sistemin en büyük mühendislik harikası, kazı odasını ikiye bölen 'Submerged Wall' (Dalgıç Perde) ve arkasında oluşturulan 'Air Cushion' (Hava Yastığı) sistemidir. Yüzeydeki devasa kompresörlerden basılan basınçlı hava, kazı odasındaki çamurun (slurry) basıncını milimetrik (0.01 Bar) bir hassasiyetle kontrol eder.

Kazılan hafriyat (muck), bentonit çamuruyla karışarak tünel dışındaki STP'ye (Slurry Treatment Plant - Ayrıştırma Tesisi) pompalanır. Orada taş ve kumdan arındırılan bentonit, tekrar makineye geri basılır.

Bu kapalı devre (closed-loop) sirkülasyon, tünel içinde hiçbir hafriyat kamyonu veya bant konveyör olmadan, devasa projelerin tertemiz ve yüzey çökmesi yaşanmadan tamamlanmasını sağlar.

Öne Çıkan Özellikler

Çok modlu kazı prensibi (soft ground – mixed ground – hard rock adaptasyonu)

Geçiş jeolojilerinde kontrollü çalışma kabiliyeti

Mixed face koşullarında stabil performans

Dinamik torque, thrust ve advance rate yönetimi

Asimetrik yük dağılımını dengeleyen sistem tasarımı

Proje bazlı cutterhead ve kesici takım konfigürasyonu

Zemin davranışına göre optimize edilen yüz destek yaklaşımı

Tahliye sisteminin çalışma moduna göre adaptasyonu

Yüksek hassasiyetli yönlendirme ve hat takibi

Uzun hatlarda kesintisiz operasyon kabiliyeti

İleri Mühendislik

Teknolojik Donanımlar

06 donanım

Air Cushion (ELC) Hassas Hava Yastığı Basınç Regülasyon Kiti

Dalgıç duvarın arkasındaki hava yastığı kubbesine oransal hava basıp tahliye ederek, yeraltı su tablasındaki dalgalanmaları ±0.01 bar hassasiyetle dengeleyen elektro-pnömatik kiti.

Çift Radyometrik Yoğunluk ve Manyetik Debi Takip Modülü

Slurry besleme ve deşarj hatlarındaki çamur yoğunluğunu ve debisini mikrosaniyede ölçerek çıkarılan katı kütlesini hesaplayan, aşırı kazıyı anında durduran kütle dengesi kiti.

DCRM Akıllı Disk Kesici Dönüş ve Aşınma Takip Sensörleri

Su ve çamur altında çalışan disk kesicilerin dönüşünü ve aşınmasını kablosuz ileten, su geçirmez IP68 korumalı DCRM sensör sistemi; kör disklerin kafaya sürtünmesini engeller.

Ağır Hizmet Eksantrik Konik Kırıcı (Cone Crusher) Paketi

Kazı odası tabanına düşen kaya bloklarını d ≤ 60–80 mm boyutuna indirerek santrifüj çamur pompalarına ve boru hatlarına güvenli akış sağlayan hidrolik tahrikli kırıcı.

Ultrasonik Boru Cidar Aşınma ve Erozyon Erken Uyarı Sensörleri

Yüksek hızlı çamur taşıyan boru dirseklerine yerleştirilen ultrasonik sensör ağı; boru et kalınlığı incelmesini anlık ölçerek patlama ve su basması riskini sıfırlar.

Akıllı STP (Separasyon Tesisi) ve Reoloji Telemetri Modülü

Yüzeydeki ayrıştırma tesisinin elek ve hidrosiklon verilerini TBM kabinine bağlayan, viskozite ve kum içeriğine göre otomatik bentonit takviyesi yapan entegre telemetri kiti.

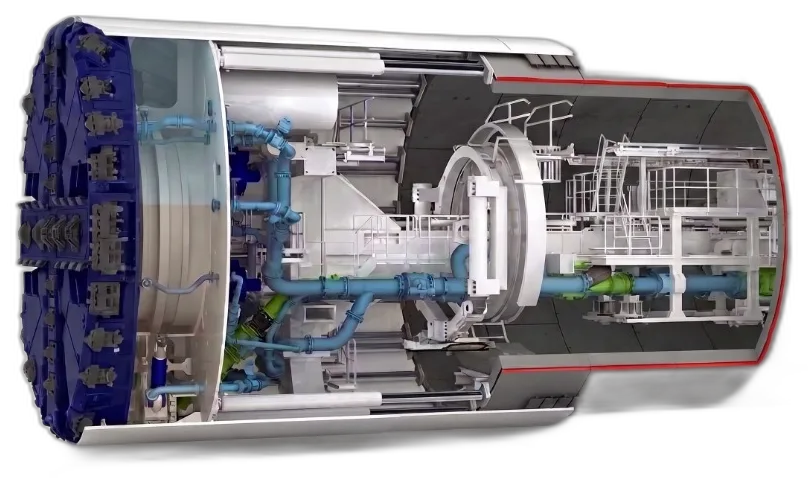

Etkileşimli CAD & Mimari

Şematik Görünüm & Bileşen Sistemi

Noktalardan bileşenleri inceleyin veya listeden teknik detaylara ulaşın

Noktaların üzerine gelin

Bileşenler & Fonksiyonlar6 Modül

Slurry(Çamur Basınçlı) TBM Serisi

Genel Bakış

Teknolojik Donanımlar

Air Cushion (ELC) Hassas Hava Yastığı Basınç Regülasyon Kiti

Çift Radyometrik Yoğunluk ve Manyetik Debi Takip Modülü

Çift Radyometrik Yoğunluk ve Manyetik Debi Takip Modülü

DCRM Akıllı Disk Kesici Dönüş ve Aşınma Takip Sensörleri

DCRM Akıllı Disk Kesici Dönüş ve Aşınma Takip Sensörleri

Ağır Hizmet Eksantrik Konik Kırıcı (Cone Crusher) Paketi

Ağır Hizmet Eksantrik Konik Kırıcı (Cone Crusher) Paketi

Ultrasonik Boru Cidar Aşınma ve Erozyon Erken Uyarı Sensörleri

Ultrasonik Boru Cidar Aşınma ve Erozyon Erken Uyarı Sensörleri

Akıllı STP (Separasyon Tesisi) ve Reoloji Telemetri Modülü

Şematik Görünüm & Bileşen Sistemi

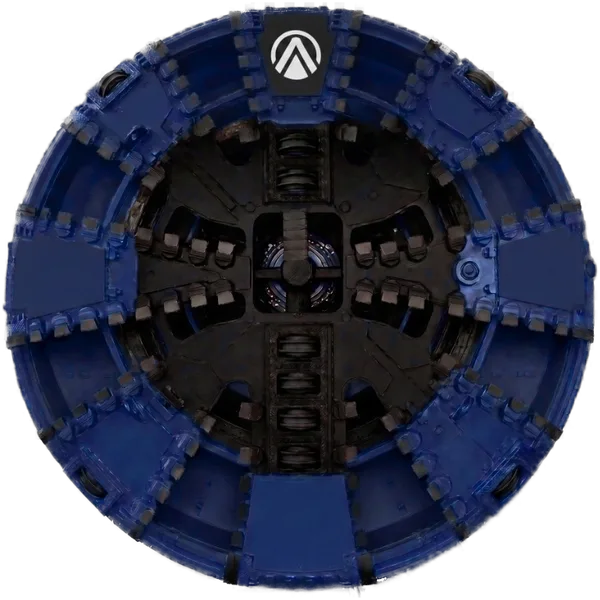

Kesici Kafa (Submerged Cutterhead)

Dalgıç Perde ve Hava Odası (Submerged Wall & Air Chamber)

Entegre Taş Kırıcı (Stone Crusher)

Besleme ve Tahliye Pompa İstasyonları (Slurry Pumps)

Teleskopik Slurry Boru Hatları (Pipelines)

Segment Erektör ve Backfill Grout
