Name: RBM (Raise Boring Machine)
Brand: ARM Tünel Teknolojileri
SKU: raise-boring-machine
Availability: InStock

Madencilik, hidroelektrik santralleri (HES) ve inşaat projelerinde havalandırma, basınç ve cevher şaftlarının dikey veya eğimli olarak (45°–90°) güvenli, yüksek hızlı ve sıfır patlatmalı açılmasını sağlayan yüksek torklu Raise Boring (RBM) sistemi.

Standard / Boxhole / DownreamingKazı Metotları

2.500 – 10.500 kNÇekme Gücü (Pullback)

1.0 m – 8.0 mMaksimum Şaft Çapı

45° – 90° (Dikey / Eğimli)Şaft Açısı

850 kNm Koparma TorkuMaks. Reaming Torku

Kazı Metotları: Standard / Boxhole / Downreaming

Çekme Gücü (Pullback): 2.500 – 10.500 kN

Maksimum Şaft Çapı: 1.0 m – 8.0 m

Kullanım Alanları

Derin Madencilik

HES Projeleri

Altyapı

Yeraltı Tesisleri

Metro Projeleri

Otoyol Tünelleri

Tünel Açma Makineleri

Genel Bakış

Makine mimarisi ve alt sistem detayı

10 içerik

Raise Boring Machine (RBM), yeraltı madenciliği, hidroelektrik santralleri (HES) ve büyük altyapı projelerinde şaft açmak için kullanılan en güvenli ve verimli iş makinesidir. 'Aşağıdan Yukarıya' (Bottom-Up) kazı felsefesiyle çalışan bu devasa sistem, klasik patlatmalı kazı (Drill & Blast) yöntemlerinin yarattığı titreşim, karbon emisyonu ve göçük risklerini tamamen ortadan kaldırır.

Önce üst galeriden alt galeriye hassas bir pilot delgi (Pilot Hole) yapılır, ardından alt galeride matkap ucu sökülerek devasa 'Reamer' (Genişletici Kafa) takılır. Ana kule (Derrick) bu kafayı devasa bir güçle hem döndürür hem de yukarı çeker.

Parçalanan kayalar yerçekimi yardımıyla alt galeriye düşer ve lojistik sıfır eforla sağlanır.

ARM Tünel, RBM teknolojisinde tam otomatik boru yükleyici (Pipe Handler), SCADA tabanlı sapma kontrolü ve değişken devirli (VFD) tahrik sistemleri ile sektördeki en ileri mühendisliği sunar.

Öne Çıkan Özellikler

Pilot delgi ve Yukarıdan-Aşağıya (Reaming) çift aşamalı kazı prensibi

Maden galerileri, cebri borular ve havalandırma şaftları için ideal

Patlatma (Drill & Blast) gerektirmeyen, titreşimsiz ve güvenli operasyon

Sıfır hafriyat lojistiği: Yerçekimi yardımıyla alt galeriden otomatik tahliye

Değişken devirli (VFD) elektrik veya hidrolik tahrik seçenekleri

Yüksek sapma kontrolü (Directional Drilling) ile hassas pilot delgisi

İleri Mühendislik

Teknolojik Donanımlar

06 donanım

Otomatik Robotik Delgi Borusu Yükleyici (Pipe Handler Manipulator)

Ağır delgi borularını ve stabilizatörleri operatör temassız kavrayan, kule eksenine alan ve otomatik torkla vidalayan iş güvenliği robotik kolu.

TCI Konik Roller Kesici Aşınma ve Yatak İzleme Kiti

Aşırı sert kayada (UCS 100–250+ MPa) reaming genişletmesi yapan reamer kafa üzerindeki Tungsten Karbür Butonlu kesicilerin aşınmasını ve rulman boşluklarını ölçen şantiye teşhis paketi.

Pilot Kuyu Lazer Kılavuzluk ve Elektro-Optik Düşeylik Sensörü

Derin havalandırma veya basınç şaftı delgisinde alt galeri hedefini milimetrik tutturmak için pilot boru içine entegre edilen %0.1 altı sapma kontrollü elektro-optik sensör kiti.

Kuyu Başı Hidrolik Ankraj ve Açı Ayar Silindirleri Paketi

Derrick kulesini kuyu ağzına 10.500 kN çekme yüküne karşı sabitleyen yüksek mukavemetli hidrolik ankraj kovanları ve 45°–90° açı ayar silindirleri kiti.

Ters Sirkülasyonlu Kırıntı Yıkama ve DTH Çekiç Adaptör Kiti

Pilot delgisi esnasında kopan kaya kırıntılarını delgi borusu içinden vakumla yukarı tahliye eden yüksek debili ters sirkülasyon su/hava yıkama kiti.

Boxhole ve Downreaming Ters Kazı Yönü Dönüşüm Kiti

Alt galeri erişimi olmayan şaft projelerinde makineyi yukarı doğru kör delgiye (boxhole) veya yukarıdan aşağıya genişletmeye (downreaming) uyarlayan itici kafa kiti.

Etkileşimli CAD & Mimari

Şematik Görünüm & Bileşen Sistemi

Noktalardan bileşenleri inceleyin veya listeden teknik detaylara ulaşın

Noktaların üzerine gelin

Bileşenler & Fonksiyonlar6 Modül

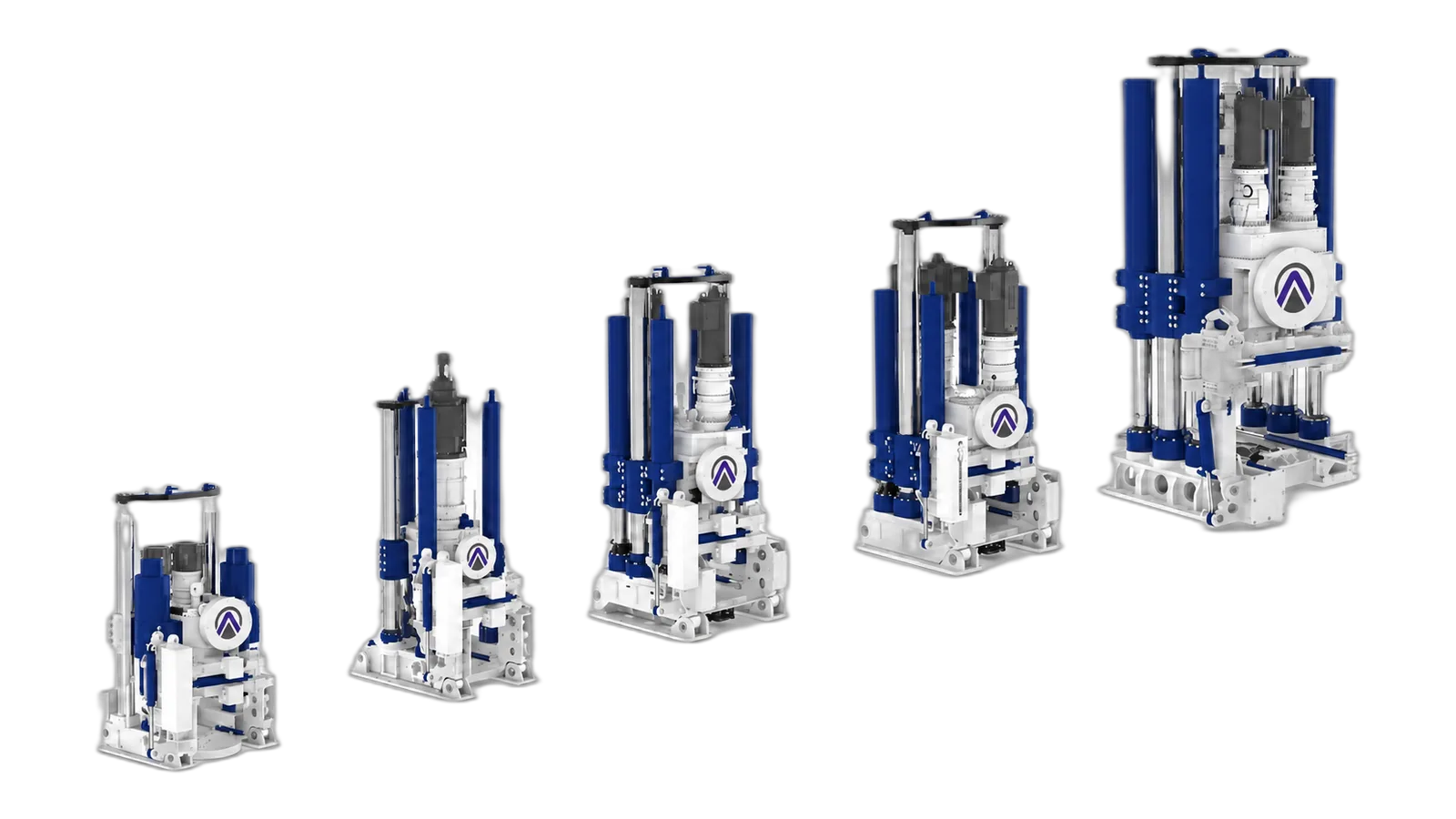

RBM(Raise Boring Machine)

Genel Bakış

Teknolojik Donanımlar

Otomatik Robotik Delgi Borusu Yükleyici (Pipe Handler Manipulator)

TCI Konik Roller Kesici Aşınma ve Yatak İzleme Kiti

TCI Konik Roller Kesici Aşınma ve Yatak İzleme Kiti

Pilot Kuyu Lazer Kılavuzluk ve Elektro-Optik Düşeylik Sensörü

Pilot Kuyu Lazer Kılavuzluk ve Elektro-Optik Düşeylik Sensörü

Kuyu Başı Hidrolik Ankraj ve Açı Ayar Silindirleri Paketi

Kuyu Başı Hidrolik Ankraj ve Açı Ayar Silindirleri Paketi

Ters Sirkülasyonlu Kırıntı Yıkama ve DTH Çekiç Adaptör Kiti

Ters Sirkülasyonlu Kırıntı Yıkama ve DTH Çekiç Adaptör Kiti

Boxhole ve Downreaming Ters Kazı Yönü Dönüşüm Kiti

Şematik Görünüm & Bileşen Sistemi

1. Çift Aşamalı Kazı ve Aşağıdan-Yukarıya (Bottom-Up) Mimari

2. Yüksek Rijitlikli Derrick Kulesi & Hidrolik Çekme Grubu

3. VFD Kontrollü Değişken Frekanslı Ana Tahrik Sistemi

4. Otomatik Boru Yükleyici & Vidalama Robotu (Pipe Handler)

5. Yönlü Delme & Lazer Sapma Kontrolü (Directional Steering)

6. Sıfır Hafriyat Lojistiği & Yerçekimli Pasa Tahliyesi
